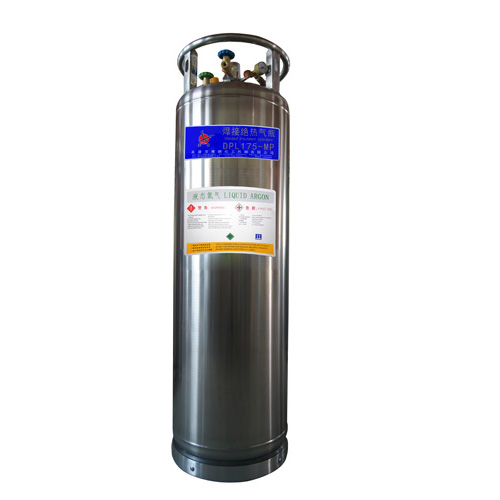

杜瓦瓶是一種在工業中用來存儲液態氣體的一種容器，我們其實對這種容器并不陌生，生活中我們經常使用的熱水瓶和保溫杯都是杜瓦瓶的簡化版本。這么一說我們就不難聯想到杜瓦瓶的工作原理了，就是利用雙層結構來減少熱量流失，但是因為它是用于化工行業的所以結構會更加復雜。下面小編就為大家介紹一下杜瓦瓶的主要結構和部件。

　?、偻馔搀w：除保護內桶體外，它還與內桶體形成真空夾層以阻止瓶外熱量的侵入，減少瓶內低溫液體的自然汽化量 ;

　?、趦?nèi)筒體：儲備低溫液體 ;

　　③汽化器：通過與外桶內壁的熱交換，實現將瓶內的液態氣體轉化為氣態 ;

　?、芤洪y：控制杜瓦瓶進行液體充灌或從瓶中排出液體 ;

　　⑤安全閥：當容器的壓力大于最大工作壓力時自動卸壓，其起跳壓力略大于最大工作壓力 ;

　　⑥排放閥：在杜瓦瓶灌充液體時，用此閥排放瓶內氣相空間的氣體，降低瓶內壓力，以便快速順利地灌充液體。其另一作用是杜瓦瓶在儲存或其他情況下發生瓶內壓力超過最高工作壓力時，可用此閥人工排放瓶內的氣體，以降低瓶內的壓力
;

　?、邏毫Ρ恚褐甘酒績?nèi)筒的壓力 ;

　　⑧增壓閥：此閥開啟后，瓶內的液體便會通過增壓盤管與外筒壁進行熱交換，汽化為氣體，進入內筒壁上部的氣相空間，使氣瓶建立一定的驅動壓力(內壓)，以便驅動瓶內的低溫液體，使其流動
;

　　⑨使用閥：用于杜瓦瓶液體汽化回路與用戶用氣進口端管道通路的開啟，也可以用此閥控制氣體的流速 ;

　?、庖何挥嫞罕容^直觀地指示容器內液面的高低，安裝位置應便于操作人員觀察和檢修 。

　　以上就是杜瓦瓶的結構和主要部件的介紹，這種儀器在化工行業中有著非常廣泛的用途，因為它能高效地保持低溫狀態，使一些液態氣體的保存和研究的成本大大降低了。
